  簡介：齒輪跳動儀,齒輪跳動檢測儀,齒輪跳動測量?jì)x可對具有孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定

齒輪跳動儀的用途：

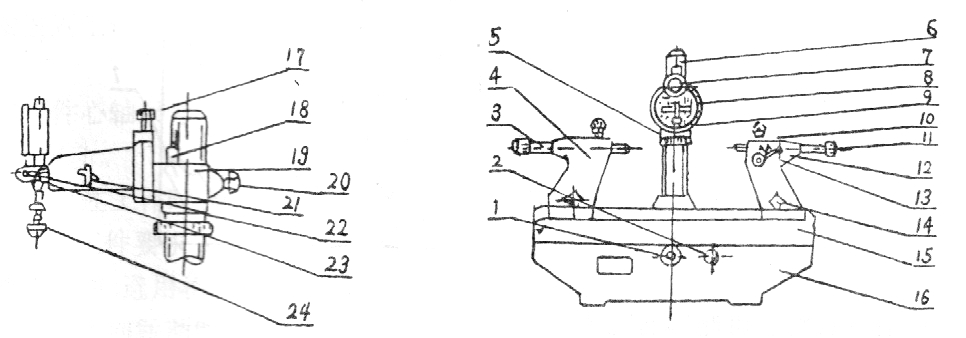

儀器結構示意圖：
安置在儀器底座16上的臺面15，可用膠木手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定。在臺面上的左右頂針架4、12可沿臺面上的基面作縱向移動，可用膠木螺母14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使側頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當的部位。松開緊固螺釘17測量支架8可相對于測量座在垂直平面內作±900的轉動。表架23可利用手柄21抬起或放下。

齒輪跳動儀、齒輪跳動檢測儀、齒輪跳動測量?jì)x使用注意事項：

　　一. 工件檢測時，應小心輕放，導軌面上不允許放置任何工具或工件。

　　二. 工件檢測完工后，應立即對儀器進行維護保養，導軌及套應上油防銹，并保持周?chē)h(huán)境整潔。

　　三. 應專人于每月底對偏擺儀進行精度實測檢查，確保設備完好，并做好實測記錄。
